Глава 5. Несущие конструкции

Раздел 1. Несущие колонны

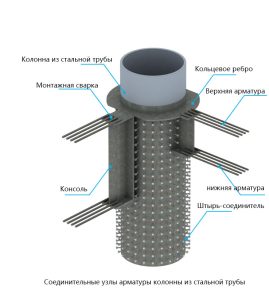

1.1 Узлы соединения арматуры в стальных трубчатых колоннах. Рис. 1/2

Пояснения:

1. Арматурная муфта — соединительный элемент, предназначенный для соединения арматуры и имеющий внутреннюю резьбу, соответствующую резьбе резьбового конца; соединение арматуры бетонных балок со стальными колоннами рекомендуется проектировать в виде сварного соединения с одной стороны и соединения с помощью муфты — с другой;
2. При соединении арматуры со стальной колонной с помощью муфты конец арматуры обрабатывается методом вальцовки с получением прямой резьбы; направление и шаг прямой резьбы арматуры должны соответствовать параметрам резьбы муфты; на месте монтажа арматура приваривается к стальной колонне, а муфта затягивается;
3. Технологический процесс соединения арматуры с помощью вальцованной прямой резьбы: резка арматуры → вальцовка резьбы → проверка резьбы → соединение на месте;
4. Заливные отверстия предназначены для заливки бетона в стальные колонны. В процессе заливки бетона для удаления газа из колонны необходимо также обеспечить отвод газа и жидкого раствора из замкнутого пространства внутри отверстия; такие отверстия называются переливными. Диаметр заливных отверстий должен превышать наружный диаметр заливной трубы; необходимо предусмотреть 2–4 вентиляционных отверстия, расположенных по углам внутри колонны; переливные отверстия должны быть предусмотрены на каждой перегородке.

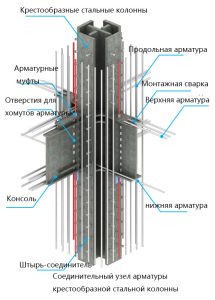

1.2 Узлы соединения арматуры стальных колонн типа 1.2. Рисунок 3/4

Пояснения:

1. В стальных колоннах проделываются отверстия для прохождения арматуры через узел «балка-колонна»; если потеря сечения в месте отверстия достигает или превышает 20 %, необходимо укрепить эту зону; доля обрезанной арматуры в колонне не должна превышать 50 %;
2. Для усиления ослабленных участков в месте прореза можно приварить усилительную стальную пластину;
3. Также можно приварить к стальной колонне муфту и соединить её с арматурой;
4. При соединении арматуры со стальной колонной с помощью муфты конец арматуры обрабатывается методом прокатки в прямую резьбу; направление и шаг прямой резьбы арматуры должны соответствовать параметрам резьбы муфты; арматура затягивается в приваренную к стальной колонне муфту на месте монтажа.

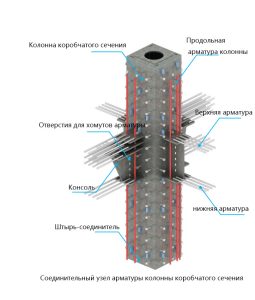

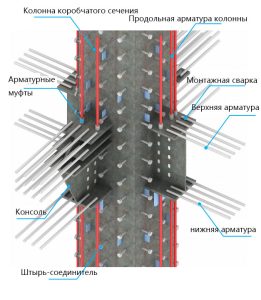

1.3 Узел соединения арматуры колонны коробчатого сечения. Рис. 5/6

Пояснения:

1. При прорезании отверстий в стальной колонне, через которые арматура проходит через узел «балка-колонна», если потеря сечения в месте прорезания достигает или превышает 20 %, необходимо укрепить место прорезания; доля обрыва арматуры колонны не должна превышать 50 %;
2. Для усиления ослабленных участков в месте прореза можно использовать приварку стальных пластин;
3. Также можно приварить втулку к стальной колонне и соединить её с арматурой;
4. При соединении арматуры со стальной колонной с помощью втулки конец арматуры обрабатывается методом прокатки для получения прямой резьбы; направление и шаг прямой резьбы арматуры должны соответствовать параметрам резьбы втулки; арматура соединяется со стальной колонной посредством затягивания втулки, приваренной на месте.

Раздел 2. Узлы соединения балок и колонн, несущих нагрузку

2.1 Сварные узлы балок. Рис. 7/8

Пояснения:

1. На стальной колонне необходимо заранее установить временные соединительные планки;
2. Отрегулировать вертикальность и положение колонны, временно закрепив её болтами;
3. Выполнить симметричную сварку, после чего провести контроль сварных швов;
4. Отрезать временные соединительные планки;
5. При использовании муфтового соединения на конце арматурного стержня с помощью вальцовки следует накатать прямую резьбу, направление и шаг которой должны соответствовать параметрам резьбы муфты; арматурный стержень на месте монтажа приваривается к стальной колонне, после чего муфта затягивается.

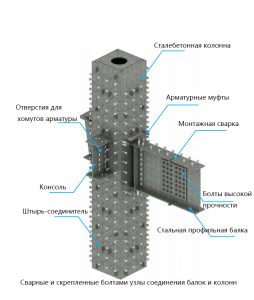

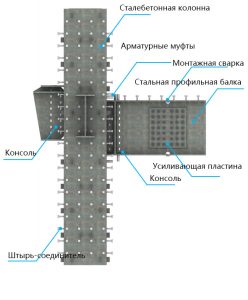

2.2 Узлы болтово-сварного соединения балок и колонн. Рисунок 9/10

Пояснения:

1. Болтово-сварные узлы являются очень распространёнными в стальных конструкциях и обладают такими преимуществами, как простота монтажа и хорошая несущая способность;
2. Последовательность монтажа: сначала выполняется болтовое соединение, затем сварка;
3. Монтаж высокопрочных болтов следует выполнять, начиная с внешней стороны центральной сетки, чтобы уменьшить дополнительные напряжения;
4. Сварку следует выполнять симметрично, необходимо установить пластины для затухания дуги;
5. При использовании муфтового соединения конец арматурного стержня обрабатывается методом прокатки для получения прямой резьбы; направление и шаг прямой резьбы арматурного стержня должны соответствовать параметрам резьбы муфты; арматурный стержень на месте монтажа прикручивается к сварной муфте стальной колонны.

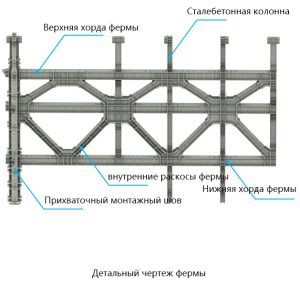

3.1 Узлы монтажа жестких ферм. Рисунок 11/12

Пояснения:

1. Последовательность монтажа жестких ферм: сначала поднимают стальные фермы, соединяют и сваривают их, формируя устойчивую конструкцию, затем связывают наружную арматуру, устанавливают опалубку и, наконец, заливают бетон;
2. При монтаже жестких стальных ферм необходимо обеспечить устойчивость конструкции в процессе строительства;
3. Следует соблюдать порядок сварки, выполнять сварку симметрично, чтобы уменьшить дополнительные напряжения;
4. Если для соединения арматуры требуется прорезать отверстия в стальной ферме, необходимо укрепить места прорезания;
5. При монтаже стальной фермы следует учитывать расчетный предварительный прогиб; если в проекте нет требований, следует принять значение в соответствии с нормами, как правило, 1‰–3‰.
