Детальная проработка и изготовление стальных конструкций  [Стандартизированный 3Dальбом по технологии, качеству и производственным процессам] наглядное знакомство со стальными конструкциями: Глава 9 «Система ограждающих конструкций» Раздел 2 Гибкая кровля

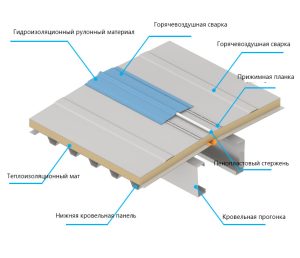

2.1 Деталь конструктивного узла Изображение 1/2

Примечание:

1. Минимальная ширина нахлёста полимерного гидроизоляционного рулонного материала составляет 120 мм, ширина сварного шва не менее 25 мм. Поперечные стыки рулонного материала необходимо смещать на 300 мм для предотвращения протечек в угловых зонах нахлёста.
2. Минимальная ширина нахлёста пароизоляционной плёнки составляет 100 мм. При укладке пароизоляционной плёнки необходимо исключить прямой контакт теплоизоляционного мата с нижней кровельной панелью.
3. При укладке нескольких слоев каменной ваты плиты плотно прижимаются к несущему слою, укладываются ровно, с плотными стыками со смещением швов, сквозные щели между плитами не допускаются.
4. В местах поворотов или при наличии проколов рулонного материала монтаж или ремонт выполняется с применением стандартных фасонных деталей из рулонного материала (диаметр не менее 200 мм).

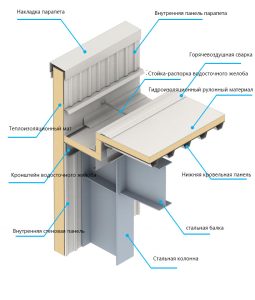

2.2 Конструктивное решение водосточного желоба Изображение 3/4

Примечание:

1. При монтаже данного узла рекомендуется установить два ряда квадратных труб в нижней части водосточного желоба для фиксации плит из каменной ваты, не рекомендуется выполнять сквозные отверстия через тело водосточного желоба.
2. В приграничных зонах карниза, конька и фронтонной стены для повышения локальной ветроустойчивости применяются прижимные планки с винтами и тросы для распределения нагрузки.

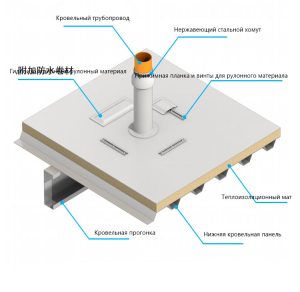

2.3 Конструктивное решение вывода трубопровода через кровлю Изображение 5/6

Примечание:

1. При размере отверстия для оборудования, выводимого через кровлю, менее 500 мм планка примыкания приваривается или приклеивается непосредственно к кровельному гидроизоляционному рулонному материалу. Высота планки примыкания должна быть более 250 мм, крепление выполняется нержавеющим стальным хомутом.
2. При размере отверстия для оборудования, выводимого через кровлю, 500 мм и более гидроизоляционный рулонный материал по периметру отверстия крепится металлическими прижимными планками. Каждая прижимная планка фиксируется не менее чем двумя крепёжными винтами. Планка примыкания приваривается или приклеивается непосредственно к кровельному гидроизоляционному рулонному материалу, высота планки примыкания должна быть более 250 мм, крепление выполняется нержавеющим стальным хомутом.

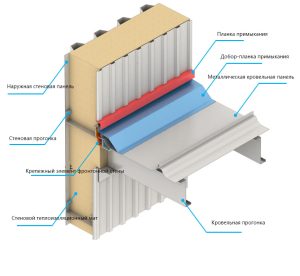

2.4 Конструктивное решение конька Изображение 7/8

Раздел 3 Металлическая стена

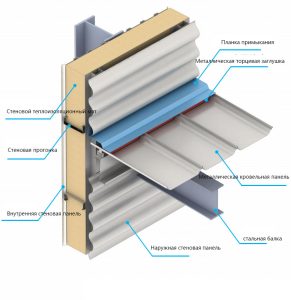

3.1 Конструктивное решение узла перепада высот кровель Изображение 9/10

Примечание:

1. Пролёт доборпланки примыкания узла перепада высот не должен превышать 250 мм, при большем пролёте необходимо установить опорную ленту для доборного элемента.
2. При детальной проработке кровельных прогонок расстояние до стены должно составлять не менее 100 мм для удобства монтажа усилительной задней планки конька и узловых элементов.

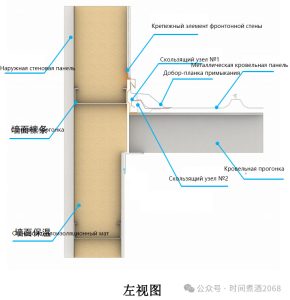

3.2 Конструктивное решение фронтонной стены (парапета) Изображение 11/12

Примечание:

1. Пролёт доборпланки примыкания фронтонной стены (парапета) не должен превышать 250 мм, при большем пролёте необходимо установить опорную ленту для доборного элемента.
2. При детальной проработке кровельных прогонок расстояние до стены должно составлять не менее 100 мм для удобства монтажа усилительной задней планки конька и узловых элементов.

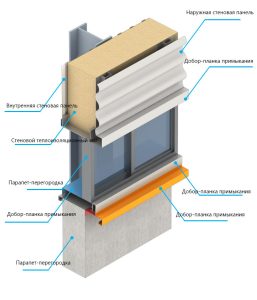

3.3 Конструктивное решение узла примыкания парапетаперегородки Изображение 13/14

Примечание:

1. Перед монтажом данного узла необходимо измерить отметку прогонки верхнего покрытия парапетаперегородки. Перед раскроем доборного элемента парапетаперегородки и подкладных деталей проверяется фактическое взаимное расположение парапетаперегородки и прогонки верхнего покрытия, чтобы исключить невозможность установки подкладных элементов и неровность доборного элемента парапетаперегородки.
2. В угловых зонах окна для гидроизоляции выполняется фаска«ласточкин хвост». Стеновые панели по периметру окна оснащаются заглушками, с внешней стороны выполняется гидроизоляционная обработка нейтральным силиконовым атмосферостойким герметиком.
3. Перед монтажом внутренних и наружных стеновых панелей обязательно устанавливаются внутренний и наружный доборпланки примыкания парапетаперегородки, нарушение последовательности монтажных операций запрещено.

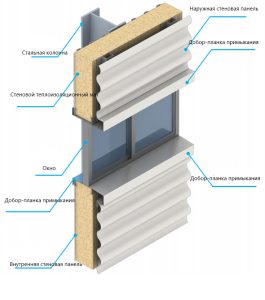

3.4 Вариант 1 конструктивного решения узла оконной рамы Изображение 15/16

Примечание:

1. Наружная стеновая панель должна заходить в пределы углубления наружного доборного элемента под окном.
2. В угловых зонах окна для гидроизоляции выполняется фаска«ласточкин хвост». Стеновые панели по периметру окна комплектуются пенопластовыми заглушками, с внешней стороны выполняется гидроизоляционная обработка нейтральным силиконовым атмосферостойким герметиком.
3. Перед изготовлением доборных элементов данного узла необходимо согласовать с подрядчиком по окнам и дверям глубину установки и ширину оконной рамы.

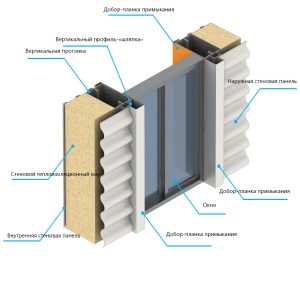

3.5 Вариант 2 конструктивного решения узла оконной рамы Изображение 17/18

Примечание:

1. В угловых зонах окна для гидроизоляции выполняется фаска«ласточкин хвост». Стеновые панели по периметру окна комплектуются пенопластовыми заглушками, с внешней стороны выполняется гидроизоляционная обработка нейтральным силиконовым атмосферостойким герметиком.
2. Перед изготовлением доборных элементов данного узла необходимо согласовать с подрядчиком по окнам и дверям глубину установки и ширину оконной рамы.

3.6 Вариант 1 конструктивного решения узла дверной рамы Изображение 19/20

Примечание:

1. На доборном элементе над дверью необходимо выполнить капельник«клюв». При наличии козырька его допускается не выполнять.

3.7 Вариант 2 конструктивного решения узла дверной рамы Изображение 21/22

3.8 Конструктивное решение узла температурного шва Изображение 23/24

Примечание:

1. Перед изготовлением доборных элементов температурного шва необходимо проверить фактический шаг прогонок на объекте.
2. При монтаже доборных элементов соблюдается порядок снизувверх: верхний доборный элемент перекрывает нижний, в зоне нахлёста укладывается бутиловая лента.

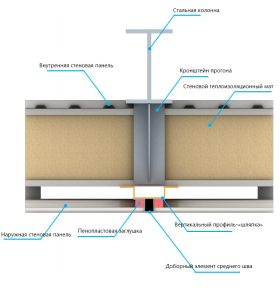

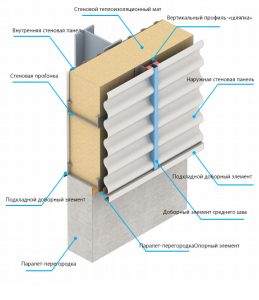

3.9 Конструктивное решение среднего шва стены (горизонтальные панели) Изображение 25/26

Примечание:

1. Данный вариант решения предназначен для горизонтальной укладки панелей.

3.10 Конструктивное решение углового узла стены (горизонтальные панели) Изображение 27/28

3.11 Узел соединительной плиты козырька Изображение 29/30

Примечание:

1. По всему периметру разреза между соединительной плитой козырька и наружной панелью наносится сплошной слой полиуретанового герметика.

3.12 Визуализация горизонтальной и вертикальной укладки панелей Изображение 31/32

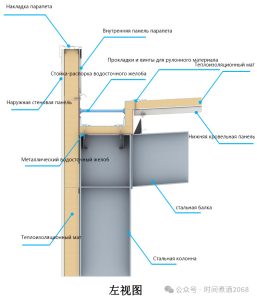

3.13 Узел парапета Изображение 33/34

Примечание:

1. Подкладной элемент парапета служит для опоры накладки парапета и предотвращает её прогиб и деформацию. Шаг установки составляет 1,5 м, также подкладной элемент обязательно устанавливается в местах нахлёста доборных элементов.
