Детализация стальных конструкций – [Альбом трёхмерных схем по стандартизации технологии и качества] – для наглядного ознакомления со стальными конструкциями: Глава 4. Пространственная решётчатая конструкция

Раздел 1. Болтовая шаровая сетка

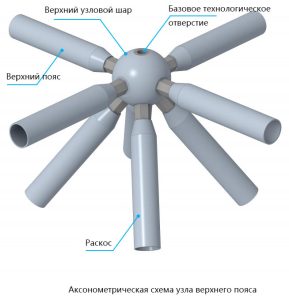

1.1 Шаровой узел верхнего пояса (рис. 1/2)

Описание:

1. Процесс монтажа болтовой шаровой сетки: установка высотных монтажных лесов или наземных монтажных опор → разбивка осей и фиксация положения → сборка шаров и стержней нижнего пояса → сборка стержней решётки (раскосов) → сборка шаров и стержней верхнего пояса.

2. При стыковке шаров и стержней малые стержни монтируются вручную, а для крупных стержней используются механизмы – тали, автокраны и т.п.

3. Для конструкций с требуемым предварительным подъёмом в каждой опорной точке следует использовать стальные трубы разной высоты для обеспечения заданного подъёма.

4. После завершения общей сборки болтовой шаровой сетки высокопрочные болты должны быть плотно затянуты в шаровых узлах; в соединениях не допускаются зазоры, люфты и другие признаки недотяжки.

5. Все стыки шаровых узлов должны быть плотно заполнены масляной замазкой, а лишние резьбовые отверстия – загерметизированы.

6. На этапах монтажа и эксплуатации сетчатой конструкции стержни не должны подвергаться прямым нагрузкам, а также не должны воспринимать сдвигающие усилия (напряжения сдвига).

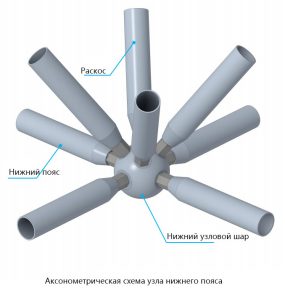

1.2 Шаровой узел нижнего пояса (рис. 3/4)

Описание:

1. Процесс монтажа болтовой шаровой сетки: установка высотных монтажных лесов или наземных монтажных опор → разбивка осей и фиксация положения → сборка шаров и стержней нижнего пояса → сборка стержней решётки (раскосов) → сборка шаров и стержней верхнего пояса.

2. При стыковке шаров и стержней малые стержни монтируются вручную, а для крупных стержней используются механизмы – тали, автокраны и т.п.

3. Для конструкций с требуемым предварительным подъёмом в каждой опорной точке следует использовать стальные трубы разной высоты для обеспечения заданного подъёма.

4. После завершения общей сборки болтовой шаровой сетки высокопрочные болты должны быть плотно затянуты в шаровых узлах; в соединениях не допускаются зазоры, люфты и другие признаки недотяжки.

5. Все стыки шаровых узлов должны быть плотно заполнены масляной замазкой, а лишние резьбовые отверстия – загерметизированы.

6. На этапах монтажа и эксплуатации сетчатой конструкции стержни не должны подвергаться прямым нагрузкам, а также не должны воспринимать сдвигающие усилия (напряжения сдвига).

Раздел 2. Сварная шаровая сетка

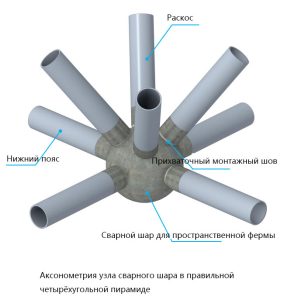

2.1 Сварной шаровой узел прямой четырёхгранной пирамиды (рис. 5/6)

Описание:

1. Процесс монтажа сварной шаровой сетки: установка высотных монтажных лесов или наземных монтажных опор → разбивка осей и фиксация положения → сборка стержней нижнего пояса → сборка стержней решётки (раскосов) → сборка стержней верхнего пояса.

2. При стыковке шаров и стержней малые стержни монтируются вручную, а для крупных стержней используются механизмы – тали, автокраны и т.п., с фиксацией точечной сваркой.

3. Для конструкций с требуемым предварительным подъёмом в каждой опорной точке следует использовать стальные трубы разной высоты для обеспечения заданного подъёма.

4. Перед сваркой сетки необходимо определить величины сварочных деформаций и усадки. После завершения общей сборки сварной шаровой сетки отклонение центра стержня от центра шара не должно превышать 2 мм.

5. Качество сварных швов должно соответствовать требованиям проекта.

6. На этапах монтажа и эксплуатации сетчатой конструкции стержни не должны подвергаться прямым нагрузкам, а также не должны воспринимать сдвигающие усилия (напряжения сдвига).

Раздел 3. Кронштейны прогонов сетчатой конструкции

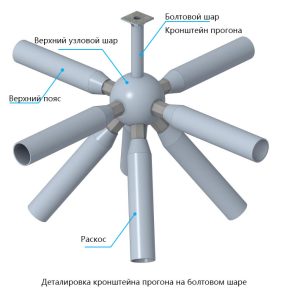

3.1 Узел соединения болтового шарового узла с кронштейном прогона (рис. 7/8)

Описание:

1. Процесс монтажа кронштейнов прогона на болтовых шаровых узлах: проверка соответствия уклона сетки → разбивка осей и фиксация положения → установка кронштейнов прогона в соответствии с их маркировкой.

2. Кронштейны прогона на болтовых шаровых узлах крепятся обычными болтами.

3. После установки кронштейнов прогона необходимо проверить их координаты и уклон, а также своевременно произвести повторную окраску.

4. Резьба болтов защищается обмоткой изолентой или с помощью специальных защитных колпачков.

5. Уклон конструкции должен быть обеспечен за счёт проектного решения самой сетчатой конструкции; использование кронштейнов для создания уклона не рекомендуется. При малых значениях уклона допускается возможность его создания с помощью кронштейнов.

3.2 Узел соединения сварного шарового узла с кронштейном прогона (рис. 9/10)

Описание:

1. Процесс монтажа кронштейнов прогона на сварных шаровых узлах: проверка соответствия уклона сетки → разбивка осей и фиксация положения → фиксация кронштейнов прогона точечной сваркой в соответствии с их маркировкой → окончательная приварка кронштейнов прогона.

2. Перед началом сварки необходимо проверить координаты кронштейнов прогона и направление уклона.

3. Сварку кронштейнов прогона следует выполнять от середины к краям, чтобы минимизировать сварочные деформации. После завершения сварки необходимо своевременно произвести повторную окраску.

4. Уклон конструкции должен быть обеспечен за счёт проектного решения самой сетчатой конструкции; использование кронштейнов для создания уклона не рекомендуется. При малых значениях уклона допускается возможность его создания с помощью кронштейнов.
