Стальное строительство: детальная проработка и изготовление – [Трехмерный атлас стандартизации технических, качественных и технологических процессов] (полная версия). Наглядное ознакомление со стальными конструкциями.

Глава 12. Распространенные методы монтажа стальных конструкций Раздел 1. Проектирование и выбор строповых проушин

1.1 Формы строповых проушин   Изображение 1/2

Примечание:

1. Форма строповой проушины выбирается в зависимости от массы элемента и формы его сечения. Для стальных коробчатых балок обычно применяются D-образные строповые проушины, для стальных балок обычного сечения — A-образные строповые проушины, для стальных колонн в качестве строповых проушин используются соединительные ушки с расширением верхнего отверстия.
2. Строповые проушины подлежат срезке после завершения монтажа элемента. При срезке не допускается повреждение основного металла, как правило, оставляется припуск 2 мм.
3. Стандарты выбора строповых проушин Изображение 3/4

Примечание:

1. Форма строповой проушины выбирается в зависимости от массы элемента и формы его сечения. Для стальных коробчатых балок обычно применяются D-образные строповые проушины, для стальных балок обычного сечения — A-образные строповые проушины, для стальных колонн в качестве строповых проушин используются соединительные ушки с расширением верхнего отверстия.
2. Строповые проушины подлежат срезке после завершения монтажа элемента. При срезке не допускается повреждение основного металла, как правило, оставляется припуск 2 мм.
3. Распространенные строповые скобы Изображение 5/6

Примечание:

1. Строповые скобы выбираются в зависимости от массы элемента и формы его сечения.

Раздел 2. Монтаж стальных каркасов подъемом

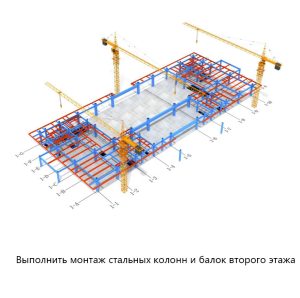

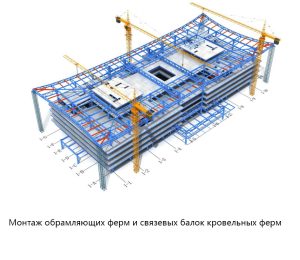

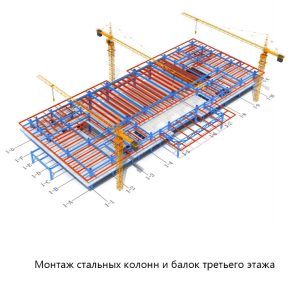

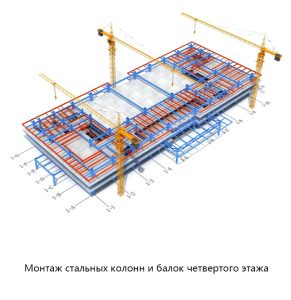

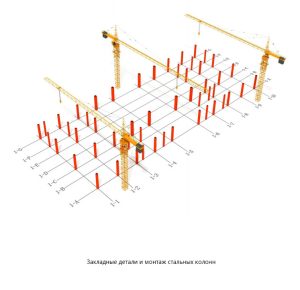

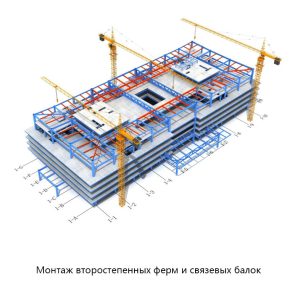

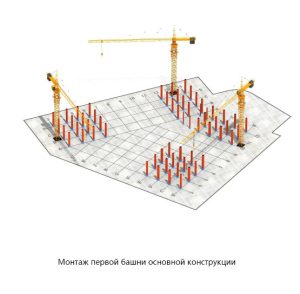

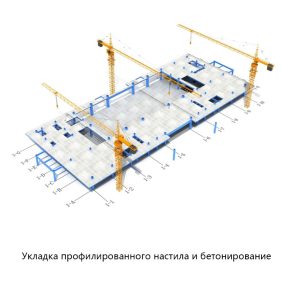

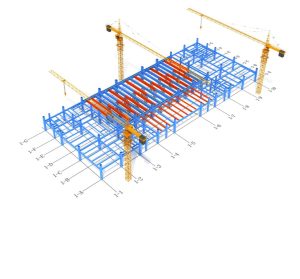

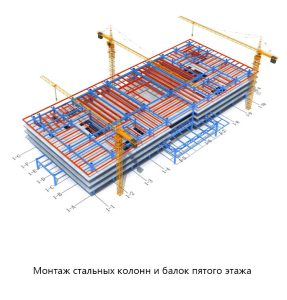

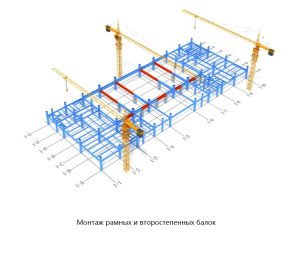

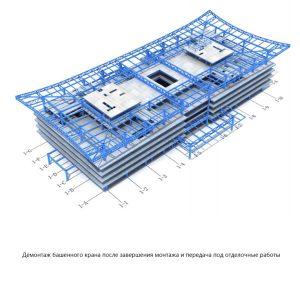

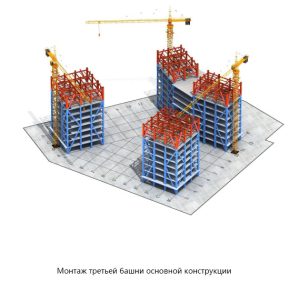

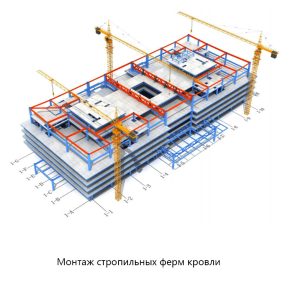

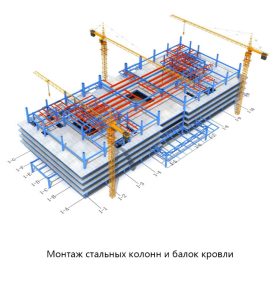

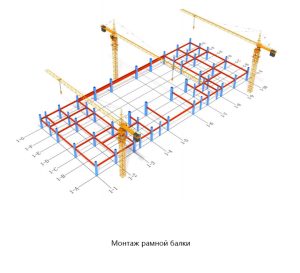

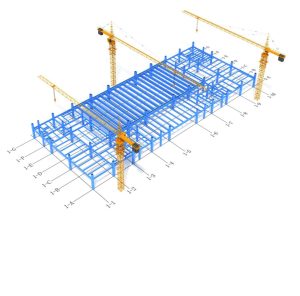

2.1 Технологический процесс монтажа стальных каркасов подъемом Изображение 7/21

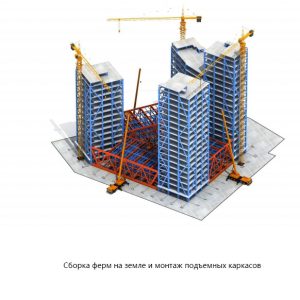

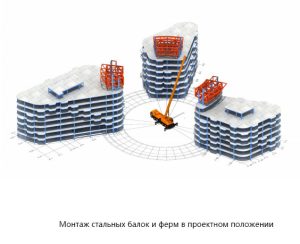

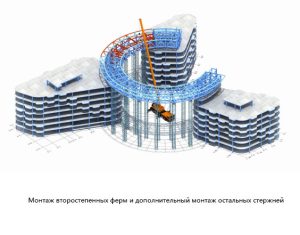

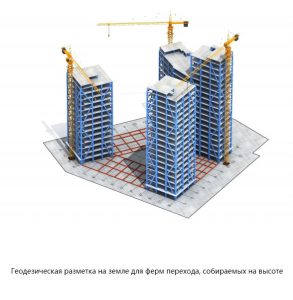

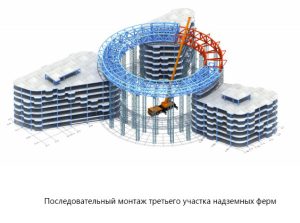

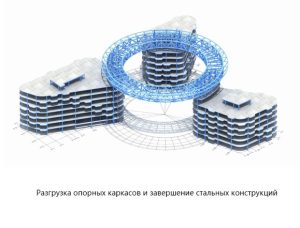

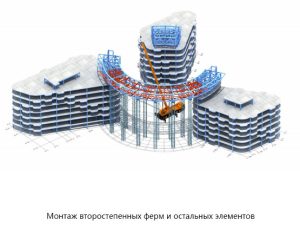

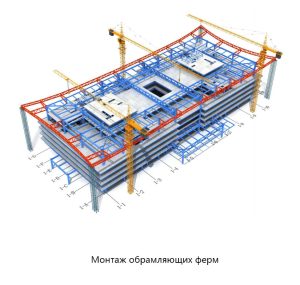

Раздел 3. Монтаж стальных ферм подъемом

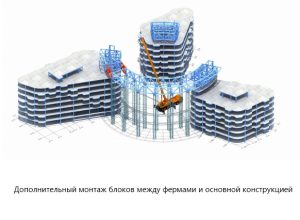

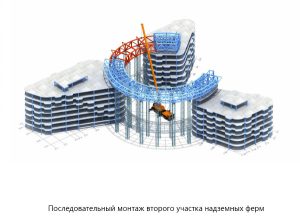

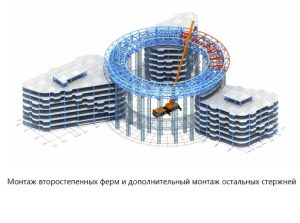

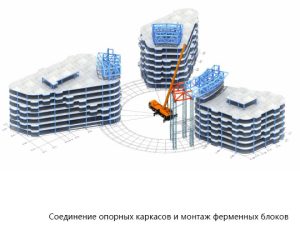

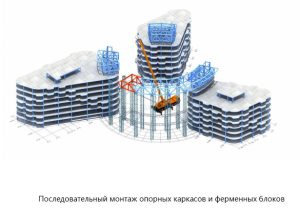

3.1 Монтаж с использованием опорных стоек 22–33

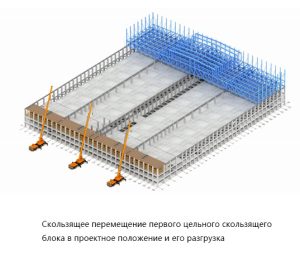

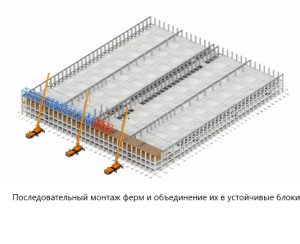

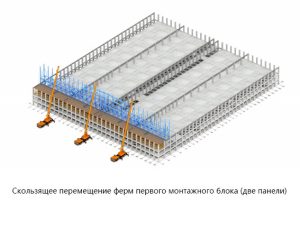

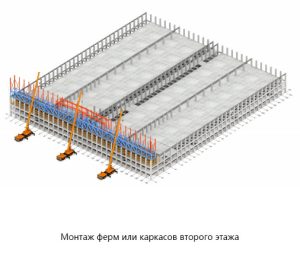

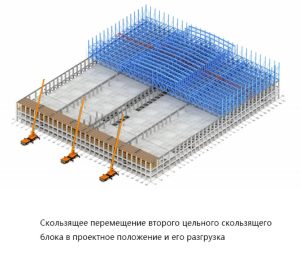

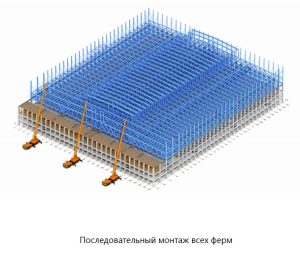

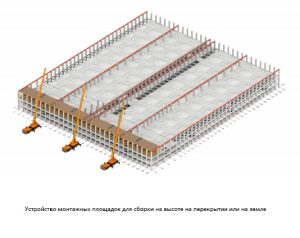

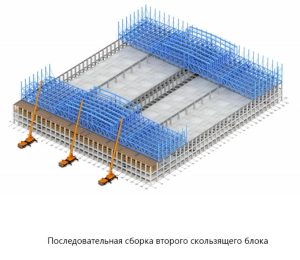

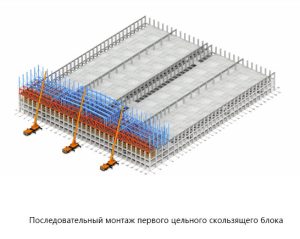

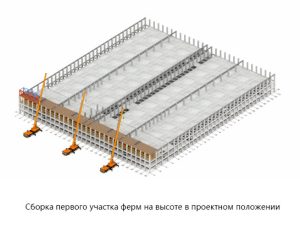

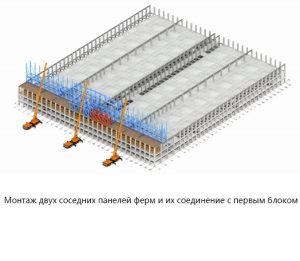

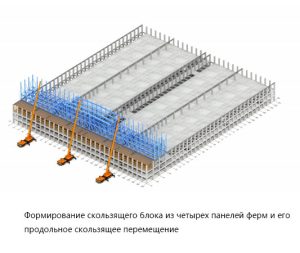

3.2 Скользящий метод монтажа 34–45

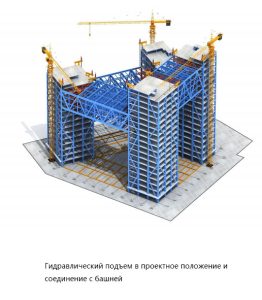

3.3 Подъемный метод монтажа 46–51

Раздел 4. Монтаж стальных каркасных цеховых зданий

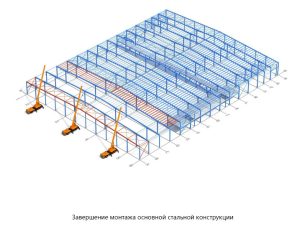

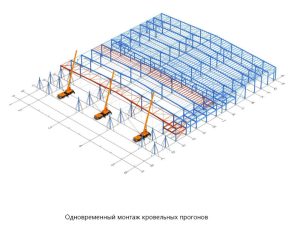

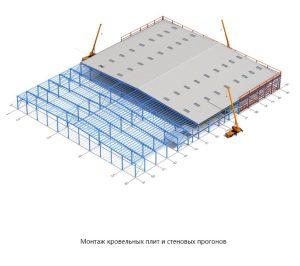

4.1 Монтаж цеховых зданий с рамными стальными каркасами 52–63

Раздел 5. Монтаж стальных пространственных решетчатых конструкций

5.1 Технологический процесс блочного подъемного монтажа решетчатых конструкций 64–69
