Углублённое проектирование и изготовление стальных конструкций – [Трёхмерный атлас стандартизации технологий, качества и производственных процессов] – наглядное знакомство со стальными конструкциями: Глава 7 «Системы перекрытий стальных конструкций»

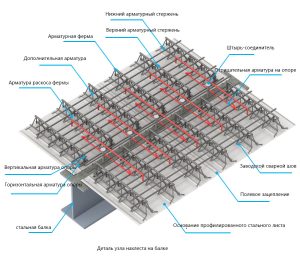

Глава 7 Системы перекрытий стальных конструкций Раздел 1 Плита перекрытия с арматурной фермой 1.1 Узел нахлеста на балке Изображение 1/2

Примечание:

1. При нахлесте профилированного стального листа на крайнюю балку длина опоры на стальную балку должна быть не менее 75 мм, длина опоры на бетонную балку должна быть не менее 100 мм;
2. При нахлесте профилированного стального листа на промежуточную балку длина опоры на стальную балку должна быть не менее 50 мм, длина опоры на бетонную балку должна быть не менее 75 мм;
3. Профилированный стальной лист фиксируется на стальной балке точечной сваркой, не менее одного точечного сварного шва на каждую впадину профиля. При соединении непрерывной плиты с промежуточной опорной стальной балкой количество сварных точек допускается уменьшить, но не менее двух точек на одну плиту;
4. Расстояние от центра шпильки до боковой кромки верхнего пояса стальной балки или края закладной детали должно быть не менее 35 мм, а до боковой кромки верхнего пояса бетонной балки с закладными деталями – не менее 60 мм.

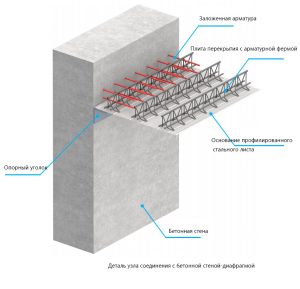

1.2 Узел соединения с бетонной стенойдиафрагмой Изображение 3/4

Примечание:

1. При опирании составной плиты перекрытия на боковую поверхность стеныдиафрагмы рекомендуется предусмотреть выпуски арматуры из стеныдиафрагмы для соединения с составной плитой перекрытия;
2. Закладные детали на боковой поверхности стеныдиафрагмы не допускается крепить анкерными болтами; следует устанавливать закладные детали заранее с фиксацией сваркой;
3. Размер уголка должен быть не менее L70×5, высота сварного шва не менее 5 мм;
4. Технологический процесс: вязка арматуры стеныдиафрагмы → монтаж закладных деталей → бетонирование стеныдиафрагмы → монтаж уголков → укладка плит перекрытия → сварка шпилек → вязка строительной арматуры.

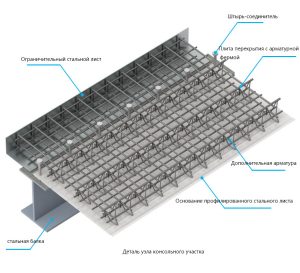

1.3 Узел консольного участка Изображение 5/6

Примечание:

1. При постоянной нагрузке на стадии строительства менее 3 кН/м² толщина ограничительного стального листа (сталь Q235): при вылете консоли a≤80 мм толщина листа t=1,2 мм; при 80＜a≤120 мм t=1,5 мм; при 120＜a≤180 мм t=2 мм; при 180＜a≤250 мм t=2,6 мм;
2. Длина нахлеста ограничительного стального листа на верхний пояс стальной балки должна быть не менее 50 мм, выполняется прерывистая угловая сварка длиной шва 25 мм с шагом 300 мм;
3. При ограничении края перпендикулярно рёбрам плиты и балке, при консольном выносе профилированного стального листа ограничительный лист фиксируется сваркой с профилированным листом, длина сварного шва на каждый профиль должна быть более 25 мм.

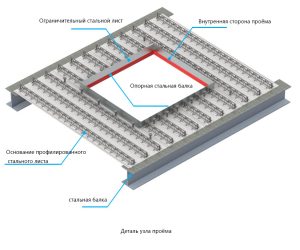

1.4 Узел проёма Изображение 7/8

Примечание:

1. При диаметре круглого отверстия или длине стороны прямоугольного отверстия в составной плите перекрытия не более 300 мм усилительные мероприятия допускается не выполнять;
2. При размерах отверстия в составной плите перекрытия более 300 мм необходимо принять эффективные меры усиления. Допускается установка и соединение швеллеров или уголков вдоль и перпендикулярно рёбрам профиля;
3. Шаг сварки шпилек вдоль рёбер профиля не более 300 мм, перпендикулярно рёбрам на каждый желоб профиля приваривается не менее одной шпильки;
4. Технологический процесс: разметка по осям → монтаж швеллеров или уголков → опалубка из оцинкованных щитов → укладка плит перекрытия → сварка шпилек → вязка строительной арматуры.

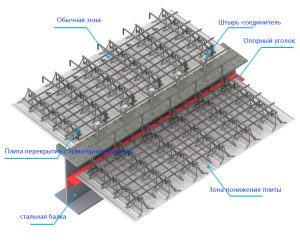

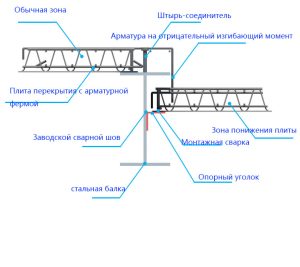

1.5 Узел понижения плиты Изображение 9/10

Примечание:

1. При опирании одного конца пониженной плиты на боковую поверхность стальной балки допускается приварить уголок к стенке балки, размер уголка должен быть не менее L100×6, высота сварного шва не менее 6 мм;
2. При опирании обоих концов пониженной плиты на боковую поверхность стальной балки допускается приварить опорную плиту к стенке балки, опорная плита выступает за верхний пояс стальной балки на 100 мм.

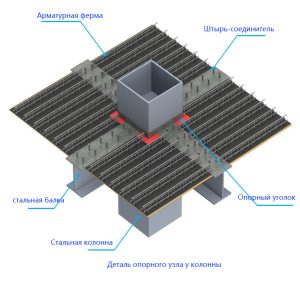

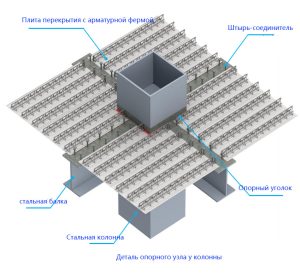

1.6 Опорный узел у колонны Изображение 11/12

Примечание:

1. При разрезке составной плиты перекрытия в месте пересечения с колонной и при расстоянии от внешней грани верхнего пояса балки до внешней грани колонны более 75 мм необходимо принять меры усиления;
2. В качестве мер усиления допускается приварка опорного уголка к колонне или верхнему поясу балки, минимальный размер опорного уголка L50×5;
3. При открытом сечении колонны (например, Нобразное) допускается установка горизонтального ребра жёсткости в зоне разрыва сечения колонны на верхнем поясе балки;
4. Технологический процесс: разметка по осям → монтаж опорного уголка → укладка плит перекрытия → сварка шпилек → вязка строительной арматуры. Раздел 2 Плиты перекрытия из профилированного стального листа

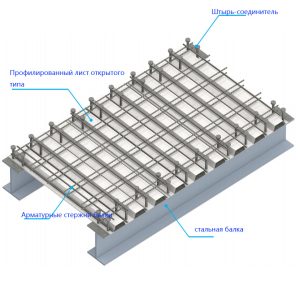

2.1 Профилированный стальной лист открытого типа Изображение 13/14

Примечание:

1. Основные типоразмеры профилированного стального листа открытого типа: 600, 678, 688, 690, 720, 750, 915, 1025;
2. Торцы профилированного листа открытого типа необходимо закрыть заглушками, чтобы предотвратить вытекание бетонной смеси через нижние отверстия при бетонировании. Между профилированным листом открытого типа и стальной балкой образуются пустоты, которые требуется заполнить наплечными уплотнителями. 2.2 Профилированный стальной лист закрытого (сужающегося) типа Изображение 15/16 Примечание:
3. Основные типоразмеры профилированного стального листа закрытого (сужающегося) типа: 510, 555, 720, 762;
4. Профилированный лист закрытого (сужающегося) типа полностью заменяет нижнюю арматуру, сокращает объём арматурных работ на объекте, снижает трудоёмкость и ускоряет темпы строительства;
5. Профилированные листы закрытого (сужающегося) типа изготавливаются на заводе строго по проектным чертежам укладки, им присваиваются номера по порядку раскладки для быстрого и точного монтажа на строительной площадке.

Раздел 3 Сборномонолитные плиты

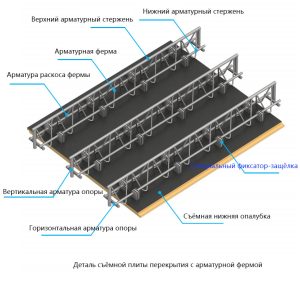

3.1 Деталь съёмной плиты перекрытия с арматурной фермой Изображение 17/18

Примечание:

1. В качестве нижней опалубки съёмной плиты перекрытия с арматурной фермой применяются алюминиевые опалубочные щиты, бамбуковые или деревянные фанерные листы, стальные опалубки и другие материалы;
2. У съёмной плиты перекрытия с арматурной фермой арматурная ферма и модульная опалубка соединяются специальными фиксаторамизащёлками. Ферма воспринимает строительные нагрузки. После достижения бетоном требуемой прочности нижняя опалубка демонтируется, работы по устройству плиты перекрытия завершены.

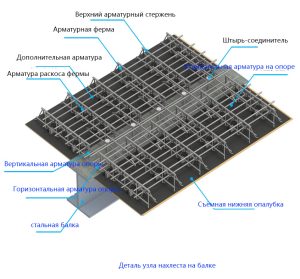

3.2 Узел нахлеста на балке Изображение 19/20

Примечание:

Примечание:

1.Принцип обработки зазора между стальной балкой и нижней плитой: при t≤5 мм зазор заполняется полиуретановой пеной; при 5 мм＜t≤50 мм устанавливаются прокладки из оцинкованного стального листа толщиной около 3 мм или фанеры, длина нахлеста со стальной балкой и нижней плитой не менее 10 мм; при t＞50 мм нижняя плита изготавливается заново, выполняется выравнивание на объекте и устанавливаются дополнительные опорные элементы.

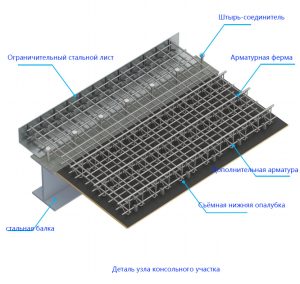

3.3 Узел консольного участка Изображение 21/22

Примечание:

1. В качестве ограничительного стального листа рекомендуется использовать оцинкованный лист толщиной около 3 мм. При необходимости монтажа навесных фасадов рекомендуется сборка деревянной опалубки на месте для удобства установки закладных деталей;
2. У съёмной плиты перекрытия с арматурной фермой арматурная ферма и модульная опалубка соединяются специальными фиксаторамизащёлками. Ферма воспринимает строительные нагрузки. После достижения бетоном требуемой прочности нижняя опалубка демонтируется, работы по устройству плиты перекрытия завершены.

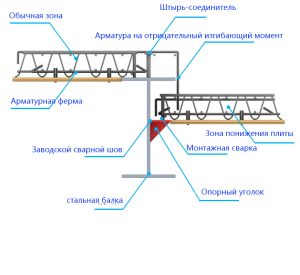

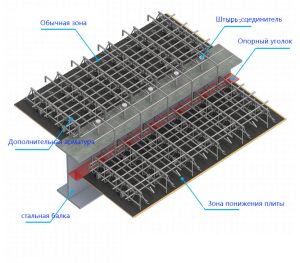

3.4 Узел понижения плиты Изображение 23/24

Примечание:

1. Опорный уголок пониженной плиты рекомендуется разметить на стадии углублённого проектирования и приварить на заводе. Верхняя поверхность, а также зоны контакта стенки и пояса стальной балки с бетоном не окрашиваются или обрабатываются только одним слоем грунтовки;
2. У съёмной плиты перекрытия с арматурной фермой арматурная ферма и модульная опалубка соединяются специальными фиксаторамизащёлками. Ферма воспринимает строительные нагрузки. После достижения бетоном требуемой прочности нижняя опалубка демонтируется, работы по устройству плиты перекрытия завершены.

3.5 Опорный узел у колонны Изображение 25/26

Примечание:

1. Опорный уголок у колонны рекомендуется разметить на стадии углублённого проектирования и приварить на заводе;
2. У съёмной плиты перекрытия с арматурной фермой арматурная ферма и модульная опалубка соединяются специальными фиксаторамизащёлками. Ферма воспринимает строительные нагрузки. После достижения бетоном требуемой прочности нижняя опалубка демонтируется, работы по устройству плиты перекрытия завершены.

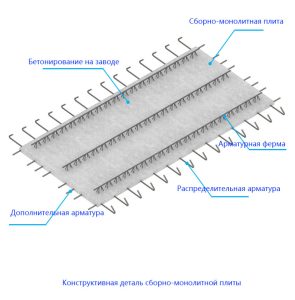

4.1 Конструкция сборномонолитной плиты Изображение 27/28

Примечание:

1. Толщина предварительно изготовленной плиты сборномонолитного перекрытия должна быть не менее 60 мм, толщина монолитного слоя бетона, укладываемого на месте, должна быть не менее 60 мм;
2. При пролёте более 3 мм рекомендуется применять сборномонолитные плиты с арматурной фермой;
3. На контактной поверхности между предварительно изготовленной плитой и монолитным слоем бетона, укладываемым на месте, выполняется шероховатая поверхность. Площадь шероховатой поверхности должна составлять не менее 80 % контактной площади, глубина неровностей шероховатой поверхности предварительно изготовленной плиты должна быть не менее 4 мм;
4. Продольная арматура сборного элемента рекомендуется прямо анкерировать в монолитном слое бетона, укладываемом на месте. При недостаточной длине прямого анкерования допускается применять изгиб арматуры или механическое анкерование.

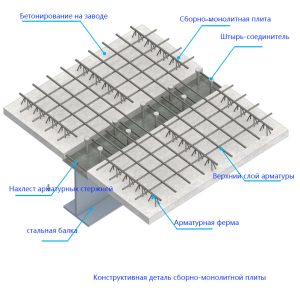

4.2 Узел нахлеста сборномонолитной плиты на стальной балке перекрытия Изображение 29/30

Примечание:

1. Толщина сборного элемента сборномонолитной плиты перекрытия должна быть не менее 60 мм, толщина монолитного слоя бетона, укладываемого на месте, должна быть не менее 60 мм;
2. При пролёте более 3 м рекомендуется применять сборномонолитные плиты с арматурной фермой;
3. На контактной поверхности между сборным элементом и монолитным слоем бетона, укладываемого на месте, устраивается шероховатая поверхность. Площадь шероховатой поверхности должна составлять не менее 80 % площади контакта, глубина неровностей шероховатой поверхности сборного элемента должна быть не менее 4 мм;
4. Длина нахлеста сборномонолитной плиты на стальной балке строго принимается по проектным требованиям, минимальное значение не менее 30 мм. Раздел 5 Опорные элементы при монтаже плит перекрытия

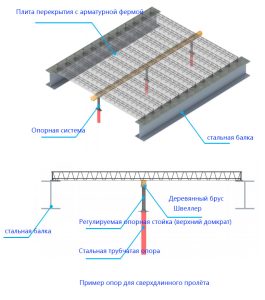

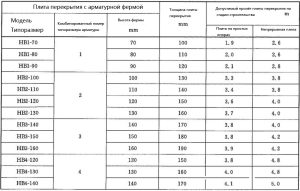

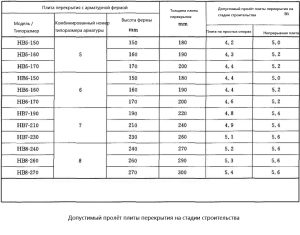

5.1 Устройство опор для плит перекрытия с арматурной фермой и профилированных стальных листов при сверхрасчётном пролёте Изображение 31/32/33

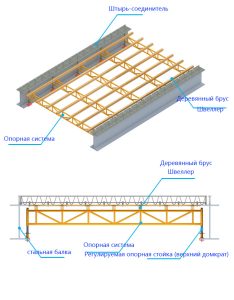

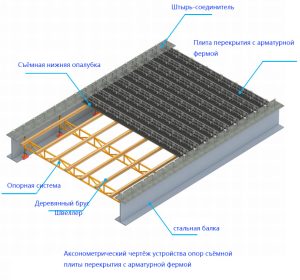

5.2 Устройство опор ферм съёмных плит перекрытия с арматурной фермой Изображение 34/35

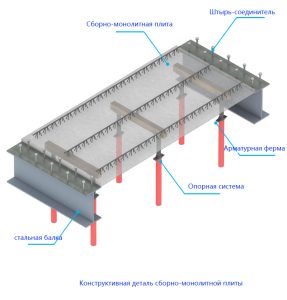

5.3 Устройство временных опор для сборномонолитных плит Изображение 36/37

Телефон для бизнес-консультаций: 18629661984, менеджер Цяо

Номер WhatsApp: г-н Цзяо 18991339861

18092560186 Менеджер дверей

Примечание:

1. Под нижней частью плиты перекрытия устраивается усиление опорами из строительных лесов, схема расположения лесов определяется расчётом;
2. Собственная устойчивость опорной системы обеспечивается надёжными горизонтальными связями или косыми упорами.
