Раздел 4. Растяжки

4.1 Узлы растяжек между опорами

Примечания:

1. В качестве стержней между колоннами обычно используются стальные трубы, на концы которых привариваются квадратные заглушки, после чего они крепятся к соединительным пластинам стальных колонн с помощью высокопрочных болтов;

2. При креплении стержней с помощью двойных зажимных пластин одна пластина изготавливается на заводе, а вторая — в виде отдельных деталей, которые собираются на месте и после завершения монтажа соединяются сваркой;

3. Стержни устанавливаются одновременно со стальными колоннами, что повышает стабильность конструкции блока.

4.2 Узлы связей между балками перекрытия

Примечания:
1. В качестве горизонтальных раскосов крыши обычно используются стальные трубы с односторонним сдвиговым соединением;
2. Горизонтальные раскосы крыши монтируются одновременно со стальными балками; раскосы между колоннами двух групп каркаса и горизонтальные раскосы крыши монтируются одновременно.

Раздел 5. Стыковка балок кровельной фермы
5.1 Узлы поперечного соединения стальных балок

Примечания:
1. Стальные балки для кровли должны быть предварительно собраны на заводе; после проверки на соответствие требованиям их следует транспортировать на строительную площадку по частям; соединительные поверхности трения должны быть защищены клейкой пленкой, их запрещается покрывать краской;
2. Если между колоннами имеется две и более секций стальных балок, их можно сначала собрать на земле в единый монтажный блок, а затем поднять целиком; высокопрочные болты должны быть окончательно затянуты на земле;
3. После стыкового монтажа стальных балок необходимо своевременно затянуть высокопрочные болты;
4. Площадь облицовки торцевых пластин на фрикционных поверхностях не должна быть меньше 75% площади соединительных пластин, при этом для достижения наилучшего фрикционного эффекта на торцевых поверхностях желательно наличие ржавчины.

Раздел 6. Система обрешетины
6.1 Узлы Z-образных обрешетин крыши

Примечания:
1. Z-образные прогоны, как правило, имеют оцинкованное покрытие и монтируются вдоль продольного уклона со стороны более высокого уровня;
2. Прогоны крепятся к стальным балкам с помощью опорных пластин и обычных болтов класса C; опорные пластины и стальные балки свариваются в заводских условиях в единое целое и покрываются соответствующим грунтовым и промежуточным слоями краски.
3. Нахлесты прогонов различаются по размеру, их детализация и обработка должны соответствовать последовательности монтажа на объекте, соединение осуществляется с помощью соединительных элементов;
4. Уменьшить количество или полностью отказаться от установки угловых раскосов можно за счет увеличения ширины фланцев стальных балок или увеличения количества связующих стержней;
5. Для облегчения монтажа на объекте можно увеличить количество отверстий во всех прогонах и уменьшить их размер (то же самое касается прогонов для стен).

6.2 Соединение C-образных обрешетинок на крыше

Примечания:
1. C-образные прогоны, как правило, имеют оцинкованное покрытие и изготавливаются путем штамповки стальной ленты; их следует монтировать вдоль продольного уклона, расположив на стороне с большим уклоном;
2. Соединения прогонов с соединительными пластинами и угловыми раскосами выполняются с помощью обычных болтов класса C; критерием проверки является отсутствие зазоров, видимых невооруженным глазом;
3. Перед монтажом прогонов в нижней части необходимо установить страховочную сетку, а на стальных балках следует установить страховочные тросы в качестве меры безопасности для рабочих;
4. Уменьшить количество угловых раскосов или отказаться от их установки можно путем увеличения ширины фланцев стальных балок или увеличения количества стяжек.

6.3 Узел водосточной желоба на карнизе

Примечания: 1. Водосточные желоба, как правило, изготавливаются из алюминиево-цинкового листового проката или нержавеющей стали методом гибки; размеры заготовки соответствуют развернутой ширине. Если развернутая ширина желоба превышает 1,5 м, необходимо установить раскосы, изготовленные из того же материала, что и желоб; расстояние от верхней кромки желоба до самой низкой точки кровли не должно быть менее 250 мм;
2. Соединение водосточных желобов осуществляется с помощью сварки. Для желобов из алюминиево-цинкового сплава используются электроди J422, для желобов из нержавеющей стали — электроди или сварочная проволока из нержавеющей стали того же материала;
3. Водосточные желоба крепятся к обрешетине с помощью винтов, а к столбам парапетной стены — с помощью прерывистой сварки, при этом длина каждого сварного шва должна быть не менее 50 мм;
4. При ширине водосточной желоба более 1,5 м необходимо выполнять сварку для увеличения ширины; места сварки должны располагаться с обеих сторон, по возможности ближе к верхней части желоба;
5. В случае конфликта с усилительной пластиной в узле соединения кронштейна водосточного желоба с балкой или колонной необходимо удлинить соединительную пластину для облегчения монтажа на месте; в зоне монтажа водосточного желоба верхняя поверхность стальной балки должна быть ровной, а опоры между колоннами должны располагаться в обход водосточных труб.

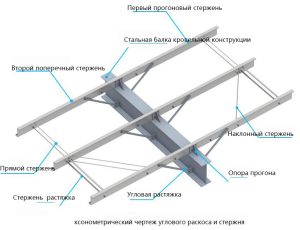

6.4 Соединения с угловыми раскосами и стяжками

Примечания: 1. Порядок монтажа растяжек следующий: сначала устанавливаются растяжки с опорными стойками и диагональными растяжками, как правило, на коньке или карнизе; после точной фиксации обрешетины с помощью диагональных растяжек и опорных стоек последовательно устанавливаются остальные растяжки;
2. Покрытие растяжек и распорок рекомендуется выполнять с помощью оцинковки; при использовании лакокрасочного покрытия необходимо дождаться полного высыхания лакокрасочной пленки перед упаковкой и обеспечить надлежащую защиту упаковки;
3. При монтаже обрешетины следует соблюдать одинаковый шаг; после завершения монтажа больших и малых концов конструкция в целом должна находиться в одной плоскости;
4. Каждая растяжка крепится с помощью четырех гаек: две внутренние гайки служат для фиксации, а две внешние — для затяжки.

6.5 Узел крепления стеновых обрешетинок

Примечания:
1. Опорные плиты для прогонов изготавливаются на заводе в комплекте со стальными колоннами и окрашиваются в соответствии с требованиями к окраске стальных колонн;
2. Опорные плиты для прогонов должны быть детализированы в строгом соответствии с проектными чертежами и соответствовать отверстиям в прогонах;
3. Ключевые моменты контроля прогонов: горизонтальность, высота, расположение дверных и оконных проемов, а также степень закрепления;
4. При детализации направления опорных пластин необходимо учитывать установку дверных проемов, гайки должны быть обращены к внутренней стороне оконной рамы.
