Детализация и изготовление металлоконструкций — [Атлас трехмерных чертежей по стандартизации технологий, качества и производственных процессов]

2.2. Угловые стальные раскосы между колоннами

Примечания:

1. Опоры между колоннами устанавливаются одновременно с металлическими колоннами; в качестве стабилизирующих элементов последовательно монтируются металлические колонны, балки и прочие конструкции соседних блоков;
2. Соединение угловых опор с соединительными пластинами осуществляется с помощью высокопрочных болтов; после затяжки болтов фланцы угловых опор привариваются к соединительным пластинам; сварные швы должны быть угловыми;
3. После завершения монтажа конструкция должна быть ровной, без искривлений.

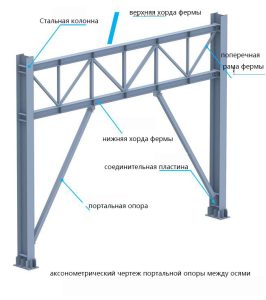

2.3. Портальные опоры между колоннами

Примечания:

1. Портальные опоры подразделяются на ферменные и балочные; в качестве профилей могут использоваться угловые стальные профили, швеллеры, круглые трубы и двутавровые стальные профили, выбор которых зависит от конкретных условий, в частности от требований к пропускной способности и нагрузкам на конструкцию;
2. Опоры рекомендуется собирать на земле и устанавливать целиком, одновременно с монтажом стальных колонн. В ходе общего строительства их следует использовать в качестве стартовых элементов, обеспечивающих хорошую устойчивость;
3. Для удобства монтажа на строительной площадке соединения рекомендуется выполнять в виде соединений, где один конец скреплен болтами, а другой — сваркой; не рекомендуется использовать исключительно болтовые соединения. В процессе монтажа соединений следует уделять особое внимание проверке сварных швов в узлах.

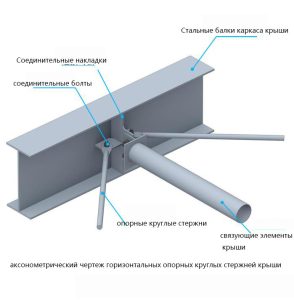

2.4 Горизонтальные опоры из круглого стального прутка для кровли

Примечания:

1. Монтаж горизонтальных опор крыши должен производиться одновременно с монтажом балок кровельного каркаса, что повышает устойчивость конструкции;
2. Опоры из круглого проката натягиваются с помощью винтов с корзиной; после натяжения линия опоры должна быть ровной, а прогиб не должен превышать 2 мм;
3. Опоры из круглого проката могут монтироваться через узлы в стенке балки; конкретные узлы см. в сборнике чертежей 04sg518-2.

2.5 Горизонтальные угловые стальные опоры для кровли

Примечания:

1. Монтаж горизонтальных опор крыши должен производиться одновременно с монтажом балок кровельной фермы для повышения устойчивости конструкции. При монтаже точки подвеса следует располагать на отметке 1/3 длины, чтобы избежать прогиба углового профиля;
2. Угловой профиль и соединительная пластина соединяются болтами. Если в проекте предусмотрено болтово-сварное соединение, рекомендуется внести изменения в расчетную документацию, заменив его на болтовое соединение.

Раздел 3. Соединение балок и колонн

3.1 Вертикальные соединения угловых колонн

Примечания:

1. Соединительные поверхности балок и колонн являются фрикционными поверхностями; перед нанесением краски их необходимо защитить, а шероховатость поверхности должна соответствовать требованиям норм и проекта;
2. Порядок окончательной затяжки высокопрочных болтов: постепенно от центра к верхней и нижней частям; после окончательной затяжки соединительные поверхности должны плотно прилегать друг к другу без зазоров;
3. Основные контрольные параметры: вертикальность стальных колонн, высота верха колонн, высота стальных балок;
4. Требования к расстоянию между высокопрочными болтами, обеспечивающему удобство затяжки, должны соответствовать требованиям к максимально допустимому и минимально допустимому расстоянию, указанным в стандарте JGJ 82-2011.

3.2 Узел поперечного соединения боковых стоек

Примечания:

1. Соединительные поверхности балок и колонн являются фрикционными поверхностями; перед нанесением краски их необходимо защитить, а шероховатость поверхности должна соответствовать нормативным и проектным требованиям;
2. Порядок окончательной затяжки высокопрочных болтов: затягивать постепенно от центра к левой и правой сторонам; после окончательной затяжки соединительные поверхности должны плотно прилегать друг к другу без зазоров;
3. Основные контрольные показатели: вертикальность стальных колонн, высота верха колонн, высота стальных балок.

3.3 Вертикальные соединения центральной колонны

Примечания:

1. Соединительные поверхности балок и колонн являются фрикционными поверхностями; перед нанесением краски их необходимо защитить, а шероховатость поверхности должна соответствовать нормативным и проектным требованиям;
2. Порядок окончательной затяжки высокопрочных болтов на соединительных поверхностях: постепенно от центра к левой и правой сторонам; балки крышной фермы № 1 и № 2 затягиваются симметрично; после окончательной затяжки соединительные поверхности должны плотно прилегать друг к другу без зазоров;
3. Основные контрольные параметры: вертикальность стальных колонн, высота верха колонн, высота стальных балок;
4. Направление ввода высокопрочных болтов должно быть от колонны к балке, чтобы облегчить работу с электрическим динамометрическим ключом.

3.4 Узел поперечного соединения центральной колонны

Примечания:

1. Соединительные поверхности балок и колонн являются фрикционными поверхностями; перед нанесением краски их необходимо защитить, а шероховатость поверхности должна соответствовать нормативным и проектным требованиям;
2. Порядок окончательной затяжки высокопрочных болтов на соединительных поверхностях: затягивать постепенно от центра к левой и правой сторонам; после окончательной затяжки соединительные поверхности должны плотно прилегать друг к другу без зазоров;
3. Основные контрольные показатели: вертикальность стальных колонн, высота верха колонн, высота стальных балок;
4. Направление ввода высокопрочных болтов должно быть от колонны к балке (т. е. снизу вверх), что облегчает работу с электрическим динамометрическим ключом..

3.5 Соединения ветровых опор, качающихся опор и балок

Примечания:

1. Соединительные поверхности балок и колонн являются фрикционными; перед нанесением краски их необходимо защитить, а шероховатость поверхности должна соответствовать нормам и проектным требованиям;
2. Порядок окончательной затяжки высокопрочных болтов на соединительных поверхностях: постепенно от центра к левой и правой сторонам; после окончательной затяжки соединительные поверхности должны плотно прилегать друг к другу без зазоров;
3. Основные контрольные параметры: вертикальность стальных колонн, высота верха колонн, высота стальных балок;
4. Направление ввода высокопрочных болтов должно быть от колонны к балке (т. е. снизу вверх), что облегчает работу с электрическим динамометрическим ключом.
